Servicio de dron-como-servicio-profesional. El dron entrega millones de puntos en una misión (vs cientos a pie): ortofotos, MDT/MDS, nubes de puntos y medición de volúmenes con precisión centimétrica. No sustituye al topógrafo: lo multiplica.
Conceptos clave
- GSD (cm/píxel): detalle según altura+cámara (40 m≈1 cm · 80 m≈2 cm · 120 m≈3 cm). Volar a la altura mínima que dé el detalle.
- Precisión geográfica (≠ detalle): GCP (dianas medidas con GPS topográfico) y/o RTK/PPK (corrección diferencial; base propia o red CORS/NTRIP — en España ERGNSS del IGN). Lo exigente combina RTK + GCP de verificación.
- Fotogrametría vs LiDAR: cámara (color, no penetra vegetación) vs láser (penetra dosel, funciona de noche, más caro). LiDAR gana en corredores (líneas eléctricas, carreteras). Ver obturador mecánico para fotogrametría.
- Software: Pix4D, Agisoft Metashape, DroneDeploy, DJI Terra, OpenDroneMap (libre).
Flujo fotogramétrico (SfM) paso a paso
Planificar (GSD objetivo → altura + solape 70-80 % frontal/lateral) → captura en barrido geoetiquetada → señalizar/medir GCP y puntos de chequeo con GNSS → vuelo RTK/PPK → software alinea imágenes, genera nube densa → ortomosaico + MDT/MDS → control de calidad (comparar puntos de chequeo independientes = lo que distingue al profesional) → informe con precisión certificada. Productos: ortomosaico (medir como un mapa), MDT/MDS, curvas de nivel, nube de puntos 3D, volúmenes.
Topografía: precisión y equipos
- RTK (corrección en tiempo real, base o NTRIP) vs PPK (postproceso, más robusto ante pérdidas de señal). Precisión típica 3-10 cm.
- Sistema de referencia oficial península ETRS89; red ERGNSS/IGN. Cartografía oficial → Sistema Cartográfico Nacional + Registro Central de Cartografía.
- Equipos: DJI Mavic 3 Enterprise RTK (superficie media), Matrice 350 RTK + Zenmuse P1 (fotograma completo) / + L2 (LiDAR con vegetación), ala fija VTOL tipo Wingtra (grandes superficies en un vuelo). Software de gabinete: DJI Terra, Pix4D, Agisoft Metashape.
- Cuando el lote es grande, el multirrotor deja de compensar: un ala fija o un VTOL de ala fija cubre en un solo vuelo lo que al multirrotor le cuesta media jornada de baterías (hasta 700 ha o 100 km de corredor). Los 11 modelos con ficha verificada —WingTra One Gen2, eBee X, Trinity Pro, JOUAV CW 15, Delair UX11…— están comparados en mejores-drones-ala-fija-vtol, junto con el matiz que decide el presupuesto: su misión natural es BVLOS, así que salen de la abierta aunque pesen 1,3 kg (ver vlos-y-observador).

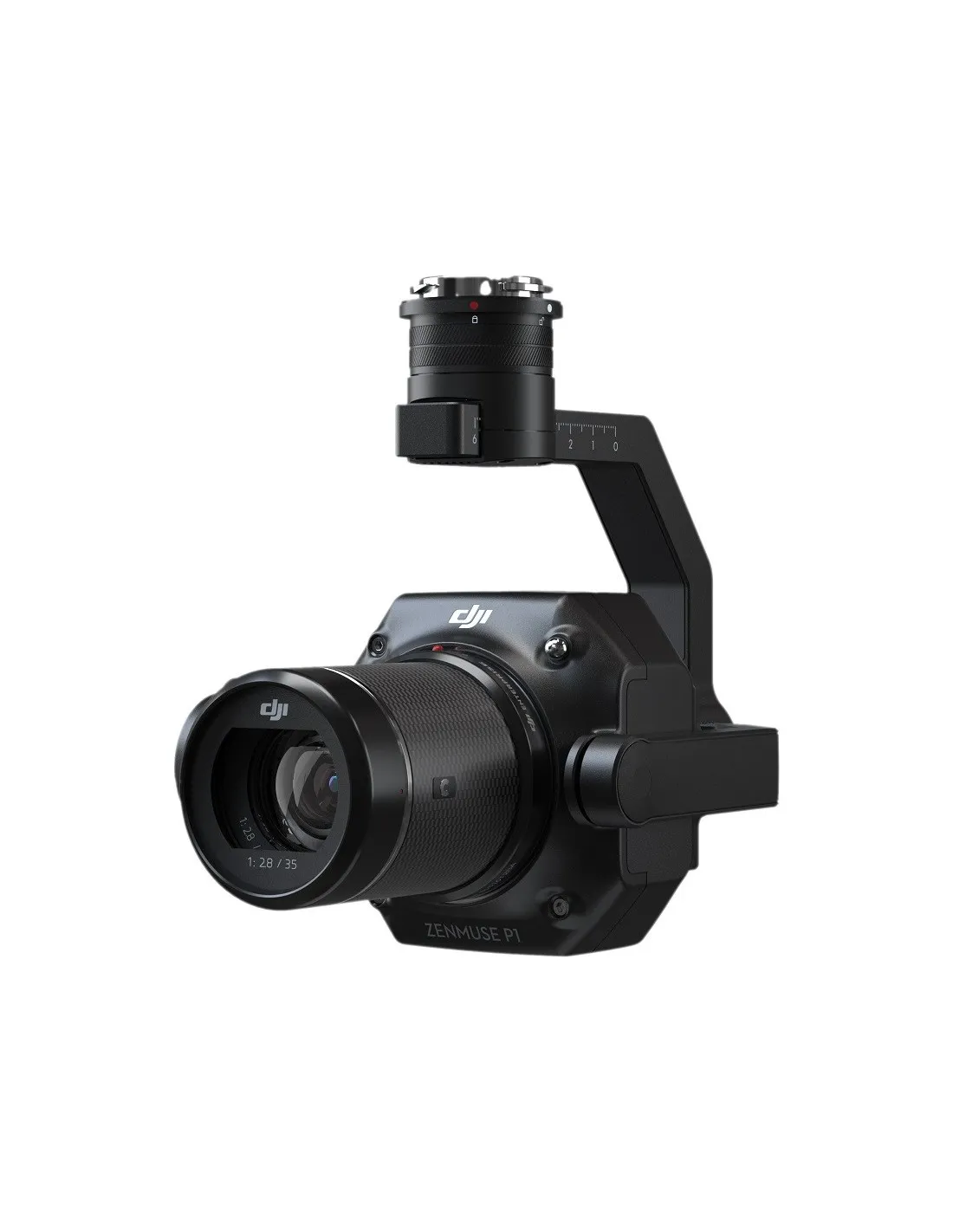

La carga de referencia: Zenmuse P1
La Zenmuse P1 citada arriba junto a la Matrice 350 RTK, con los datos de su manual oficial:
Zenmuse P1 — cámara fotogramétrica de fotograma completo, la referencia de esta wiki para cartografía aérea.
- Sensor: fotograma completo (full-frame), 35.9 × 24 mm, 45 MP efectivos (píxel de 4.4 μm).
- Objetivos intercambiables (montura DJI DL, 58 mm de diámetro): 24 mm F2.8 (FOV 84°), 35 mm F2.8 (FOV 63.5° — el que se incluye de serie con la P1) y 50 mm F2.8 (FOV 46.8°).
- Obturador mecánico global integrado, hasta 1/2000 s (el electrónico llega a 1/8000 s). Al exponer todo el fotograma a la vez evita el arrastre/distorsión que un obturador de barrido (rolling shutter) metería con el sensor en movimiento — por eso tolera mayor velocidad de vuelo sin perder nitidez, lo que recorta el tiempo de vuelo por hectárea frente a una cámara sin obturador mecánico.
- Intervalo mínimo de disparo: el manual no publica esta cifra (omitido, no estimado).
- Captura oblicua inteligente (Smart Oblique Capture): con el área de cartografía ya definida, la aeronave genera sola la ruta de vuelo y alterna ortofoto + foto oblicua moviendo el estabilizador en cada tramo; solo dispara las fotos que aportan a la reconstrucción al pasar por los bordes del área — así reduce el número de fotos y "mejora notablemente la eficacia del posprocesamiento" (la aeronave además ajusta su velocidad de vuelo al número de fotos que le va a hacer falta).
- Precisión absoluta con RTK: horizontal 3 cm, vertical 5 cm — medida por DJI con GSD de 3 cm, vuelo a 15 m/s, solape frontal 75 % y lateral 55 % (el resto del sistema RTK/GNSS, en gnss-posicionamiento).
- Compensación del movimiento del dron: el manual no describe un sistema tipo TimeSync para la P1 (omitido, no estimado).
- Peso: ≈800 g el conjunto cámara + estabilizador, sin objetivo; el objetivo montado suma 178 g (24 mm), 180 g (35 mm) o 182 g (50 mm).
- Aeronaves compatibles: Matrice 300 RTK y Matrice 350 RTK.
El vuelo entrega el dato; que el levantamiento tenga validez legal (Catastro, Registro, un juzgado) depende de quién lo firma — ver topografia-profesional.
Control de calidad y entregables (lo que distingue al pro)
Se reservan checkpoints (no usados en el ajuste) → el software da el RMSE en X/Y/Z que certifica la precisión ante el cliente. Sin ese reporte, un modelo vistoso no es entregable topográfico. Entregables: ortofoto GeoTIFF, MDT/MDS, nube.las/.laz, 3D.obj, curvas.dxf/.dwg, reporte RMSE + metadatos (GSD, solapes, RTK fix rate). BIM as-built (construcción/AEC): nube → Revit/Civil 3D/Navisworks; cubicación con error <2-3 % (30-80 €/ha). Ver caso-inspeccion-tecnica. Detalle de cada formato de entregable (cuándo usar GeoTIFF, LAS/LAZ, DXF…) en formatos-archivo-drones; para explotarlos en gabinete —medir, maquetar el mapa final, cruzar con catastro/PNOA— el SIG de referencia libre es qgis.
Encaje normativo

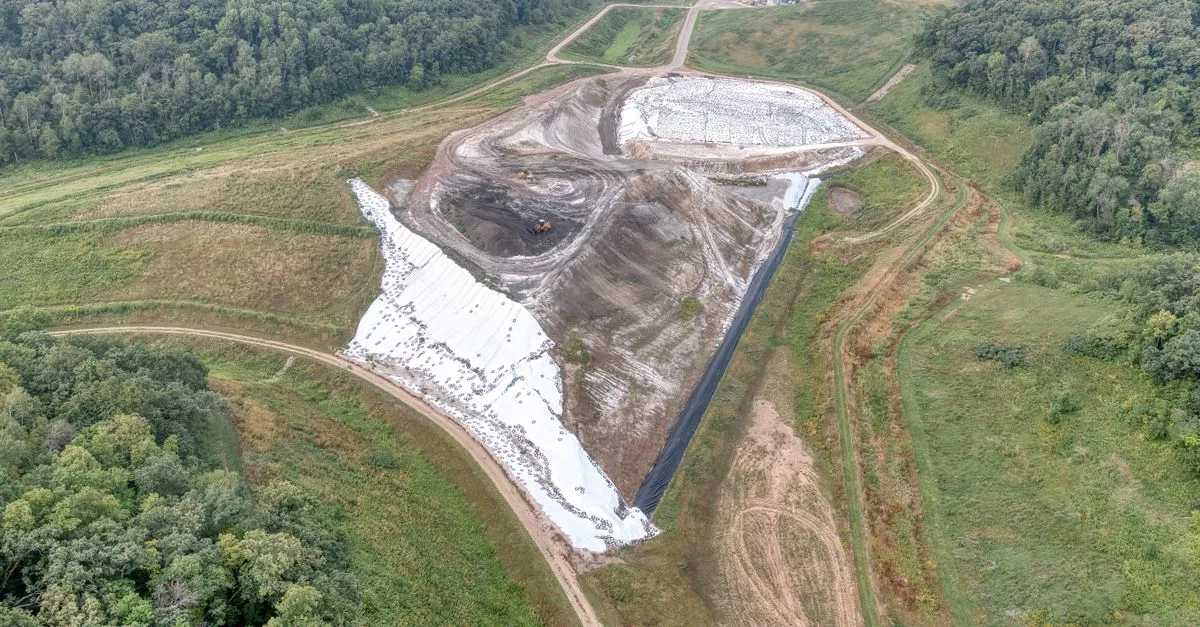

Levantamiento rural en VLOS y zona despejada → abierta (A1/A3 o A2). Urbano, sobre personas o BVLOS → Específica: pdra-g01 (BVLOS poco poblado) / sts-01 (VLOS zona controlada) / sora. Trámite: procedimientos-aesa. Límite 120 m en abierta. Aplicación estrella: cubicación de acopios/ movimiento de tierras (obra, minería, áridos) = servicio periódico de alto valor. Referencia oficial: IGN / PNOA (cartografía base abierta: datos-y-apis-drones). Ver marco-normativo-espana.
