Cartografía con drones: el dron ha revolucionado la cartografía y la topografía de precisión. Lo que antes exigía equipos costosos, semanas de campo y, a veces, riesgo, hoy se resuelve con un vuelo: el dron captura cientos de imágenes solapadas que, procesadas, se transforman en ortofotos, modelos 3D y nubes de puntos con precisión centimétrica. En esta guía técnica de cartografía con drones verás qué es el GSD, cómo se logra el centímetro con GCP y RTK/PPK, cuándo conviene el LiDAR, qué software se usa y cómo se miden volúmenes. Si empiezas de cero, repasa antes qué es la fotogrametría con drones y cómo funciona.
Cómo funciona la fotogrametría con dron
La fotogrametría es la técnica que reconstruye geometría 3D a partir de fotografías. El dron sobrevuela la zona en líneas paralelas tomando imágenes que se solapan entre sí (típicamente un 70‑80 % de solape frontal y un 60‑70 % lateral). Al ver cada punto del terreno desde muchos ángulos, el software calcula su posición en el espacio y genera estos productos:
- Nube de puntos: millones de puntos XYZ que describen el relieve y los objetos.
- Ortofoto (ortomosaico): una imagen aérea corregida geométricamente, donde se pueden medir distancias reales.
- MDT y MDS: el Modelo Digital del Terreno (solo el suelo) y el de Superficies (con vegetación y edificios).
- Curvas de nivel y modelos 3D texturizados para proyectos e informes.
El GSD y la precisión: GCP frente a RTK/PPK
El parámetro clave de calidad es el GSD (Ground Sample Distance): el tamaño real que representa cada píxel sobre el terreno. Un GSD de 2 cm/píxel significa que cada píxel cubre 2 cm reales. Cuanto más bajo vueles (y mejor sea la cámara), menor es el GSD y mayor el detalle.
Pero detalle no es lo mismo que precisión geográfica. Para que el modelo esté bien georreferenciado hay dos caminos:
| Método | Cómo funciona | Cuándo usarlo |
|---|---|---|
| GCP (puntos de control) | Se colocan dianas en el suelo y se miden con GPS topográfico; el software las usa para ajustar el modelo. | Máxima precisión y trabajos legales/catastrales; requiere trabajo de campo. |
| RTK / PPK | El dron registra su posición con corrección cinemática (en tiempo real o en posproceso), logrando precisión centimétrica casi sin GCP. | Grandes superficies o zonas donde colocar dianas es difícil; ahorra mucho tiempo. |
Lo habitual en trabajos exigentes es combinar RTK con unos pocos GCP de verificación.
RTK y PPK: cómo se logra el centímetro
Un receptor GNSS normal (el de cualquier dron) se equivoca por metros. Para bajar al centímetro hace falta una corrección diferencial: una estación de referencia en coordenadas conocidas calcula el error del momento y lo aplica al dron. Si esa corrección llega durante el vuelo, hablamos de RTK (tiempo real); si se aplica después en el ordenador, de PPK (posproceso). El PPK suele ser más robusto, porque no depende de un enlace de radio sin cortes.

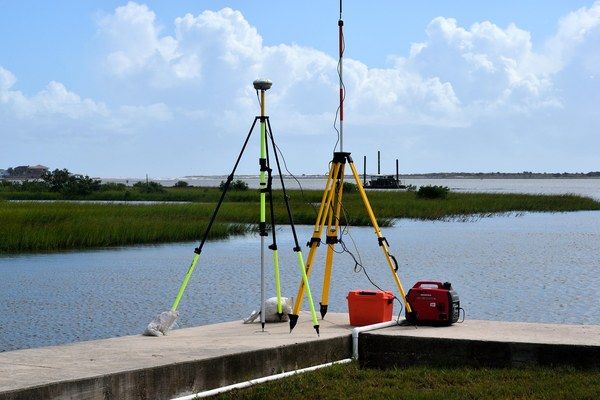

¿De dónde sale la corrección? De una base propia montada sobre un punto, o de una red CORS de estaciones permanentes a la que te conectas por internet (protocolo NTRIP). En España, el IGN mantiene la red ERGNSS, y muchas comunidades autónomas tienen sus propias redes GNSS. Conectándote a una de ellas, tu dron RTK recibe correcciones sin que tengas que plantar una base en el campo.
Fotogrametría o LiDAR: cuál elegir
No siempre la cámara es la mejor opción. El LiDAR (sensor láser) tiene ventajas claras en ciertos escenarios:
| Aspecto | Fotogrametría | LiDAR |
|---|---|---|
| Sensor | Cámara (pasivo, necesita luz). | Láser (activo, funciona también de noche). |
| Vegetación | No penetra el dosel: mapea la copa. | Penetra entre la vegetación y capta el suelo real. |
| Color/textura | Sí, ortofoto realista. | No por sí solo (se combina con cámara). |
| Coste | Más asequible. | Equipo y procesado más caros. |
Resumiendo: para una ortofoto o un modelo de una zona despejada, la fotogrametría es imbatible en relación calidad‑precio; para mapear el terreno bajo un bosque o levantar tendidos eléctricos, el LiDAR gana.
Un caso particular es el mapeo de corredores: carreteras, vías de tren, ríos, gasoductos o líneas eléctricas son objetos largos y estrechos. Aquí el vuelo no es una rejilla cuadrada, sino una franja que sigue el trazado, y conviene reforzar el solape y, a menudo, añadir tomas oblicuas para que la reconstrucción no se «alabee» a lo largo del corredor. El LiDAR brilla especialmente en estos trabajos lineales, donde hay que separar el cable, el poste y la vegetación que crece debajo, y donde la prioridad es detectar invasiones de la franja de seguridad antes de que provoquen un corte o un incendio.
Cuánto detalle necesitas: la cuenta del GSD
El GSD no se elige al azar: depende de la altura de vuelo y de la cámara (tamaño del sensor y focal). A más altura, mayor GSD (menos detalle) pero también menos fotos y menos tiempo de vuelo para cubrir la misma zona; a menos altura, más detalle pero más baterías y más procesado. La clave es volar a la altura mínima que dé el detalle que el trabajo pide, no más. Como orientación, con una cámara tipo 1 pulgada de unos 20 MP:
| Altura de vuelo | GSD aproximado | Uso típico |
|---|---|---|
| 40 m | ~1 cm/píxel | Detalle fino: fachadas, patrimonio, catastro. |
| 80 m | ~2 cm/píxel | Topografía y obra civil. |
| 120 m | ~3 cm/píxel | Grandes superficies, agricultura, seguimiento. |
Recuerda que en categoría abierta el límite general son 120 m sobre el terreno: para volar más alto necesitas amparo en categoría específica.
El flujo de trabajo, paso a paso
- Planificación: se define el área y se programa un vuelo automático en rejilla con el solape y la altura adecuados al GSD buscado (con apps de planificación de vuelos).
- Captura: el dron vuela la misión en modo automático por waypoints y dispara la cámara a intervalos.
- Procesado: las imágenes se cargan en el software, que genera nube de puntos, ortofoto y modelos.
- Entrega: ortofotos, MDT/MDS, mediciones de superficies y volúmenes, informes.
Medir volúmenes: el caso estrella en obra y minería
Si hay un trabajo que ha disparado el uso del dron es el cálculo de volúmenes. A partir del modelo de superficie, el software mide con precisión cuánto material hay en un acopio de áridos, cuánta tierra se ha movido entre dos fechas o cuánto queda por excavar en un frente de cantera. Lo que antes era una estimación manual lenta y discutible, hoy es un número trazable obtenido en una mañana: se vuela el acopio, se define el plano base y el programa calcula el volumen. Para una empresa que factura por metro cúbico, esa objetividad vale oro, y permite repetir la medición cada mes sin parar la actividad.
El software del sector
Las herramientas más usadas para procesar vuelos fotogramétricos convierten el conjunto de fotos en productos cartográficos, con diferencias de precio, automatización y enfoque:
| Software | Perfil |
|---|---|
| Pix4Dmapper / Pix4Dmatic | Referencia topográfica y de ingeniería; muy preciso y modular. |
| Agisoft Metashape | Potente y de pago único; popular en patrimonio y ciencia. |
| DroneDeploy | En la nube, fácil y orientado a obra y agricultura. |
| DJI Terra | Integrado con el ecosistema DJI, bueno para fotogrametría y LiDAR. |
| OpenDroneMap | Libre y gratuito; ideal para aprender o para presupuestos ajustados. |
El dron frente a la topografía clásica
La estación total y el GPS topográfico siguen siendo imprescindibles para puntos concretos de altísima precisión, pero levantar una superficie entera punto a punto es lento y caro. El dron le da la vuelta a la ecuación: en lugar de unos cientos de puntos medidos a pie, entrega millones en una sola misión, cubriendo en una mañana lo que a una brigada le costaría días, y sin pisar zonas peligrosas (taludes, frentes de cantera, tejados). No sustituye al topógrafo: le multiplica la productividad y le añade una foto métrica del conjunto. Por eso hoy lo normal es combinar ambas técnicas: control de tierra clásico para clavar la precisión y dron para capturar el todo, una pieza más de la cartografía con drones profesional.
Dónde se aplica de verdad
- Topografía y catastro: levantamientos rápidos con precisión centimétrica.
- Construcción y obra civil: seguimiento de obra y cálculo de volúmenes de movimiento de tierras.
- Minería y áridos: medición periódica de acopios y frentes de cantera.
- Agricultura: mapas multiespectrales del estado del cultivo.
- Patrimonio: modelos 3D de monumentos y yacimientos.
- Emergencias: cartografía rápida tras inundaciones, incendios o seísmos.
En España, la referencia cartográfica oficial es el Instituto Geográfico Nacional (IGN), cuyas bases y ortofotos del PNOA conviven cada vez más con los levantamientos de detalle realizados con dron.
Errores que arruinan un levantamiento
La cartografía con drones perdona poco. Estos son los fallos que más a menudo echan a perder un trabajo:
- Solape insuficiente: si las fotos no se solapan lo bastante, el software no reconstruye y aparecen agujeros en el modelo.
- Sin control de tierra: sin GCP ni RTK/PPK, el modelo puede sufrir el efecto cúpula (un alabeo que falsea las cotas) y no sirve para métrica fina.
- Luz cambiante: volar con sol y nubes alternos crea sombras móviles que confunden el emparejamiento de imágenes; mejor cielo uniforme.
- Superficies problemáticas: el agua, el vidrio o las zonas sin textura (arena lisa, nieve) no generan puntos fiables.
- Viento y altura mal calculada: degradan el solape real y el GSD previsto, sobre todo con cámaras lentas.
La regla de oro: planifica el vuelo, no improvises sobre el terreno.
Preguntas frecuentes
¿Qué precisión se consigue con un dron en topografía?
Con GCP o RTK/PPK bien ejecutados se alcanza precisión centimétrica (pocos cm en planimetría). Sin control de tierra, el modelo es detallado pero no apto para trabajos métricos exigentes.
¿Qué es el GSD?
Es el tamaño real que cubre cada píxel de la imagen sobre el terreno. Un GSD pequeño (p. ej. 2 cm/píxel) implica más detalle; depende de la altura de vuelo y de la cámara.
¿Necesito un dron especial para cartografía?
No obligatoriamente: muchos trabajos se hacen con drones de gama media y buena cámara. Para máxima precisión o grandes superficies, ayudan el RTK integrado y, en casos concretos, un sensor LiDAR.
¿Hace falta permiso para volar un trabajo de mapeo?
Sí: aplican las reglas de la categoría correspondiente (registro de operador, formación y zonas geográficas). Consulta siempre ENAIRE antes de volar.
¿Cuál es la diferencia entre fotogrametría y LiDAR?
La fotogrametría reconstruye el 3D a partir de fotos y da color; necesita luz y no penetra la vegetación. El LiDAR usa un láser, funciona de noche y atraviesa el dosel para captar el suelo real, pero es más caro.
¿Qué solape de imágenes necesito?
Como regla general, un 70‑80 % de solape frontal y un 60‑70 % lateral. En vegetación o terrenos uniformes conviene subirlo para que el modelo no tenga huecos.
¿Sirve cualquier software, incluso gratis?
Para aprender o proyectos sencillos, OpenDroneMap (gratuito) cumple. Para trabajos profesionales con garantías de precisión y soporte, lo habitual es Pix4D, Metashape, DroneDeploy o DJI Terra.
