Conocer los componentes de un dron es fundamental para volar con seguridad, hacer un buen mantenimiento y entender qué falla cuando algo va mal. En esta guía repasamos en detalle las partes y los sistemas de a bordo de un UAS multirrotor —el tipo más común—, desde la estructura hasta el enlace de mando y control y la estación de tierra, dentro del temario de conocimiento general de la aeronave del piloto de drones.

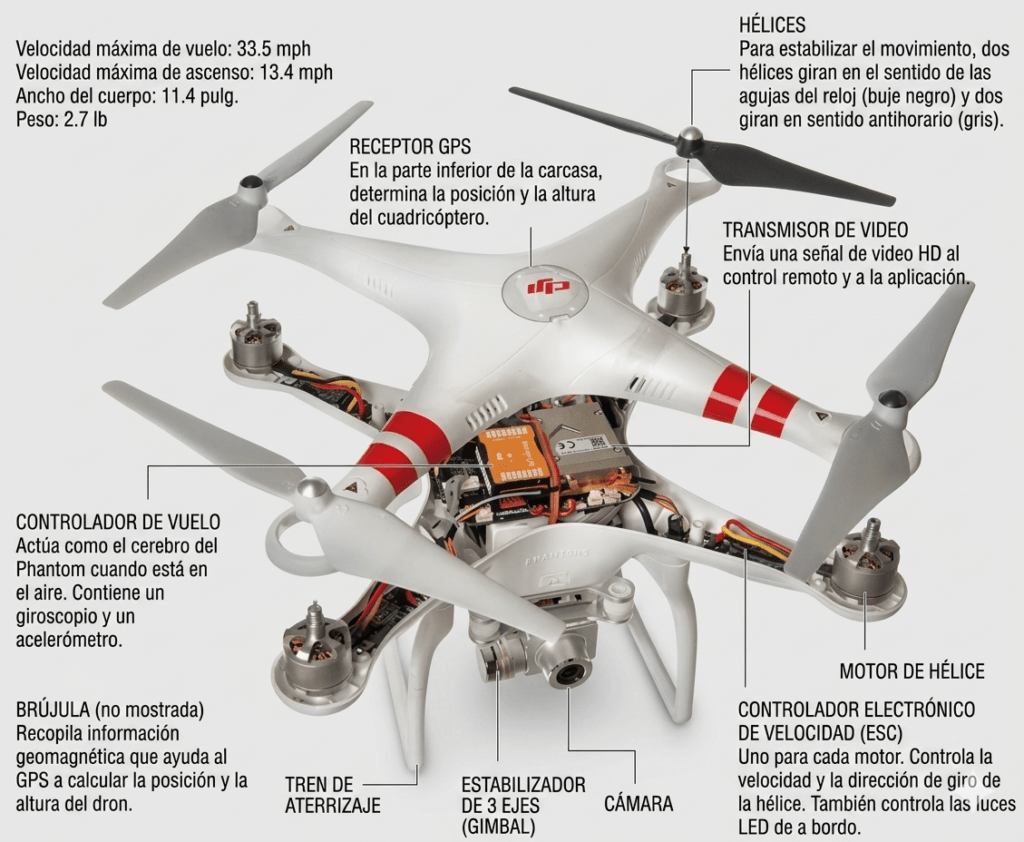

¿De qué se compone un dron (UAS)?
Un dron (UAS) no es solo la aeronave: es un sistema formado por la aeronave (UA), la estación de control en tierra, el enlace de comunicaciones y el resto de elementos asociados. La aeronave, a su vez, integra una estructura, un sistema de propulsión, una fuente de energía, una controladora de vuelo con sus sensores, el equipo de comunicaciones y, normalmente, una carga de pago (la cámara). Esta tabla resume el sistema completo:
| Componente | Función |
|---|---|
| Estructura (frame) | Soporte de motores, electrónica y tren de aterrizaje |
| Motores + ESC + hélices | Generan y regulan el empuje |
| Batería | Fuente de energía (habitualmente LiPo) |
| Controladora de vuelo + sensores | Estabiliza y dirige la aeronave (IMU, brújula, barómetro, GNSS) |
| Enlace de mando y control (C2) | Comunicación entre la emisora y el dron |
| Carga de pago (cámara/gimbal) | Cumple la misión (imagen, sensores) |
| Estación de control en tierra | Emisora, pantalla y software del piloto |
Vamos por partes.
Estructura (chasis o frame)
Es el esqueleto del dron: el chasis al que se fijan los brazos, los motores, la electrónica y el tren de aterrizaje. Debe ser rígido y ligero (suele ser de plástico técnico o fibra de carbono). En los drones de consumo es plegable para facilitar el transporte. Su revisión —que no haya fisuras ni brazos doblados— es uno de los puntos clave de la checklist prevuelo, porque una estructura comprometida genera vibraciones que degradan la estabilidad y las imágenes. Componentes de un dron
Sistema de propulsión: motores, ESC y hélices
- Motores: en los multirrotores son motores brushless (sin escobillas), eficientes y duraderos. Cada uno mueve una hélice. La mitad giran en un sentido y la otra mitad en el contrario para equilibrar el par.
- ESC (Electronic Speed Controller): los variadores electrónicos que regulan la velocidad de cada motor según las órdenes de la controladora. Son los que permiten estabilizar y maniobrar el dron variando el empuje de cada rotor.
- Hélices: generan el empuje. Su estado es crítico: una hélice con fisuras, astillada o mal montada provoca vibraciones y pérdida de control. Se revisan antes de cada vuelo y se sustituyen con frecuencia; conviene llevar repuestos.
Fuente de energía: la batería
La mayoría de drones usan baterías LiPo (polímero de litio), que ofrecen mucha energía en poco peso. Requieren cuidados específicos:
- Carga: con cargador específico y supervisada; nunca dejarlas cargando sin vigilancia.
- Almacenamiento: a «voltaje de almacenaje» (no a plena carga) y en lugar fresco y seguro.
- Transporte: con protección y respetando las normas, sobre todo en avión. Tienes la guía completa en transporte de baterías de drones.
Una batería hinchada, abollada o dañada no debe usarse. La gestión de la energía en vuelo —vigilar el nivel y respetar la reserva de seguridad (habitualmente avisos al 30 %)— evita aterrizajes forzosos.
Controladora de vuelo y sensores
La controladora de vuelo (FC) es el cerebro del dron: procesa la información de los sensores y de los mandos del piloto y actúa sobre los ESC para mantener el vuelo estable. Sus sensores principales son:
- IMU (unidad de medición inercial): giroscopios y acelerómetros que miden la actitud y los movimientos. Es el sensor base de la estabilización.
- Brújula (magnetómetro): determina la orientación; debe calibrarse para evitar errores de rumbo, sobre todo al cambiar de zona.
- Barómetro: estima la altura por presión.
- Receptor GNSS: calcula la posición por satélite, base del vuelo estacionario y del regreso a casa (RTH). Más sobre ello en GNSS y GPS en drones.
- Sensores de obstáculos y posicionamiento por imagen: cámaras y sensores (infrarrojos, ultrasonidos) que ayudan a evitar colisiones y a mantener la posición sin GNSS.
De la controladora dependen los modos de vuelo (GPS, ATTI y RTH) y las funciones de seguridad ante fallos, como el regreso automático o el aterrizaje de emergencia.
Enlace de mando y control (C2) y comunicaciones
El enlace de mando y control (C2) conecta la estación de tierra (la emisora) con la aeronave; por él viajan las órdenes del piloto y la telemetría de vuelta (batería, posición, altura, intensidad de señal). Suele trabajar en 2.4 y 5.8 GHz, con sistemas que saltan de frecuencia para resistir interferencias (como los protocolos OcuSync de DJI). La calidad y el alcance del enlace, y qué hace el dron si lo pierde, son aspectos clave de la seguridad y de la documentación de medios contra interferencia ilícita.
En los drones FPV (First Person View), además del C2 existe un enlace de vídeo que transmite en directo la imagen de la cámara al piloto (gafas o pantalla), permitiendo volar «desde dentro» del dron. Componentes de un dron
Carga de pago: cámara y gimbal
La carga de pago es el equipo que cumple la misión: lo más habitual es una cámara montada sobre un gimbal (cardán estabilizado de varios ejes) que compensa los movimientos del dron para obtener imágenes estables. Otras cargas son cámaras térmicas (inspección y emergencias), sensores multiespectrales (agricultura de precisión) o equipos LiDAR (topografía). La carga de pago condiciona la masa máxima al despegue (MTOM) y, por tanto, la subcategoría en la que puedes volar.
La estación de control en tierra
La estación de tierra es el puesto del piloto: la emisora (mando de radiocontrol) con sus sticks, una pantalla o tablet con el software de vuelo (planificación de la misión, telemetría y vídeo) y, en operaciones avanzadas, ordenadores y antenas. Su batería y su correcto funcionamiento se comprueban en el prevuelo: una emisora descargada o un software no actualizado pueden impedir o comprometer la operación.
Identificación a distancia (Remote ID)
Los drones actuales incorporan identificación a distancia (Remote ID / DRI), la «matrícula electrónica» que emite en tiempo real el identificador del operador y la posición del dron, exigida por la normativa. Lo explicamos en clases CE y marcado de los drones. Componentes de un dron
Multirrotor y ala fija: una nota
Aunque esta guía se centra en el multirrotor, los UAS de ala fija comparten muchos componentes (controladora, batería, GNSS, C2) pero generan sustentación con las alas en vez de con rotores: ofrecen más autonomía y alcance a cambio de necesitar más espacio para despegar y aterrizar. Repasa la clasificación en ¿qué es un dron? y la aeronavegabilidad en drones.
Preguntas frecuentes
¿Cuáles son las partes principales de un dron?
La estructura, el sistema de propulsión (motores, ESC y hélices), la batería, la controladora de vuelo con sus sensores (IMU, brújula, barómetro y GNSS), el enlace de mando y control, la carga de pago (cámara y gimbal) y la estación de control en tierra.
¿Qué es la controladora de vuelo?
Es el «cerebro» del dron: procesa los sensores y los mandos del piloto y regula los motores para mantener el vuelo estable. De ella dependen los modos de vuelo y las funciones de seguridad ante fallos.
¿Por qué hay que revisar las hélices y la batería antes de volar?
Porque son los componentes que más fallan: una hélice dañada provoca vibraciones y pérdida de control, y una batería hinchada o agotada puede causar un aterrizaje forzoso. Son comprobaciones obligatorias de la checklist prevuelo.
¿Qué es el enlace C2?
Es el enlace de mando y control que conecta la emisora con el dron: lleva las órdenes del piloto y la telemetría de vuelta. Si se pierde, el dron ejecuta su procedimiento de seguridad (normalmente el regreso a casa).
