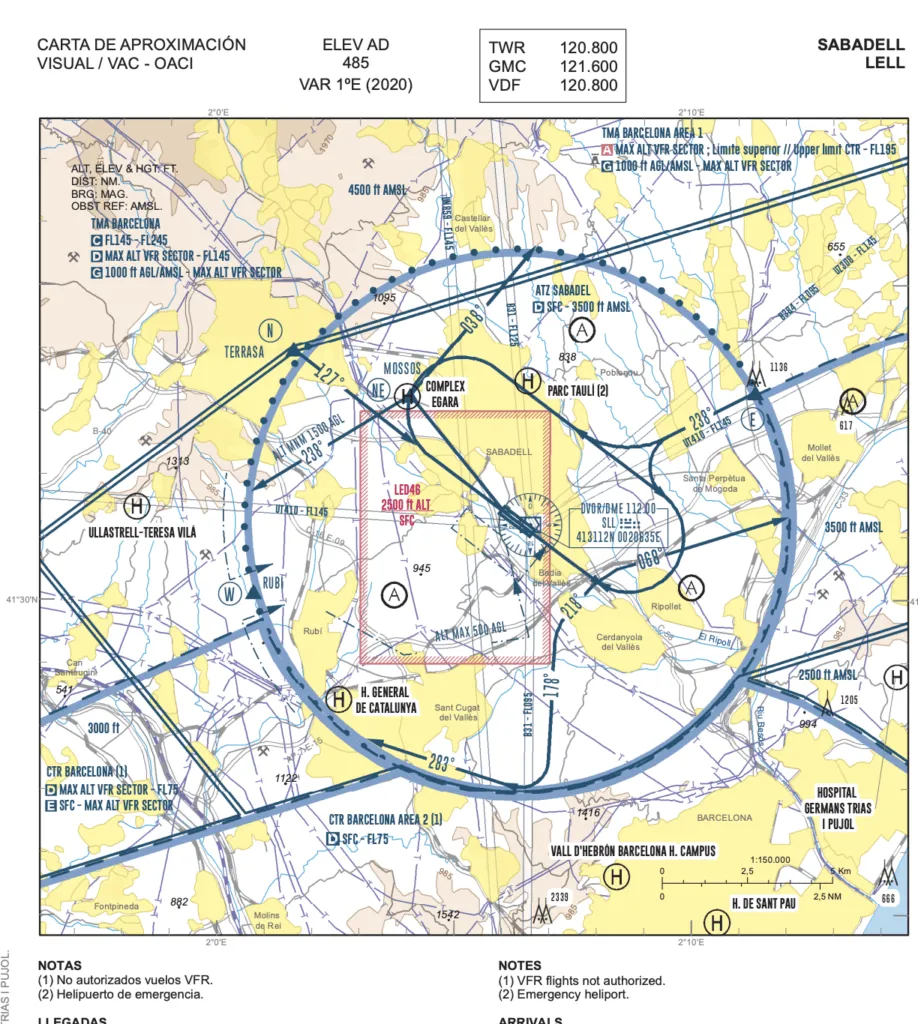

Mapa especializado que representa el espacio aéreo y su "tercera dimensión" (límites verticales, clases de espacio, restricciones que un mapa normal no muestra). Responden a la pregunta previa a cada vuelo: ¿puedo volar aquí, a qué altura y con qué condiciones? El piloto de dron trabaja con visores digitales, no con papel.
Tipos de carta
- En-ruta (aerovías, FIR, clases de espacio a media/gran altura).
- Área terminal (TMA) y aproximación (entorno de aeropuertos, CTR) — las más relevantes cerca de un aeródromo.
- De aeródromo (pista, calles de rodaje, ATZ).
- Zonas geográficas UAS — los visores para drones (ENAIRE Drones): el 99 % de los casos.
Zonas que verás en el mapa
| Zona | Qué es | Implicación para el dron |
|---|---|---|
| CTR / ATZ | control / tránsito de aeródromo | VLOS, hasta 60 m y fuera de las zonas de aeródromo: sin coordinar (art. 42 RD 517/2024); si no, EARO con el proveedor ATS, y radiofonista solo si pide radio |
| FIZ | información de vuelo de aeródromo | comunicación/coordinación adicional |
| LEP | prohibida | vuelo prohibido salvo autorización expresa |
| LER | restringida | sujeto a condiciones/autorización |
| LED | peligrosa | actividad peligrosa; valorar riesgo y horarios |
| ZEPA | protección de aves | limitación medioambiental; contactar gestor |
| Infraestructura crítica | energía/defensa… | coordinar con el responsable |
Cómo se interpreta
- Límites laterales: perímetro de cada zona (líneas/tramas).
- Límites verticales: suelo y techo en pies AMSL o AGL/SFC; para dron, referencia AGL con el general de 120 m (~400 ft).
- Notas y condiciones: horarios, frecuencias, alturas máximas reducidas, requisitos especiales.
Herramientas en España
- ENAIRE Drones (mapa oficial de zonas UAS) · app miAESA · AIP (info permanente) + NOTAM (cambios temporales, ver decodificar NOTAM).
Errores comunes: confundir AGL con AMSL; asumir que "zona verde" = sin condiciones; no mirar NOTAM (un incendio/evento activa una restricción); ignorar obstáculos (líneas de alta tensión, aerogeneradores).
Relación: espacio aéreo · LER/LEP/LED · ZEPA · NOTAM · navegación aérea · EARO.
Fuente: cartas aeronáuticas para drones.
