El ecosistema de cine de DJI (Focus · Force Pro · Master Wheels · Ronin)

🧩 SÍNTESIS IA — integra fuentes; la autoridad está en las normas que cita al pie (Fuentes).

Esta ficha es una excepción deliberada en esta wiki: no describe una aeronave. El Focus / Focus Pro es un sistema de enfoque a distancia (follow focus) para objetivos de cine, y el Force Pro / Master Wheels / Ronin Thumb Controller son mandos externos para operar a distancia el gimbal de un estabilizador Ronin. Nada de este equipo lleva clase CE, MTOM, subcategoría EASA ni Remote ID — cero implicaciones AESA: es equipo de cámara y de control de gimbal de mano, no una aeronave. Entra en esta wiki porque se quiere el catálogo DJI completo, no porque haya normativa de drones que citar aquí.

El puente real con el resto de esta wiki es de plató, no de reglamento: en un rodaje con dron, el piloto vuela la aeronave (por ejemplo un dji-inspire-3 o, antes, un Inspire 1 con gimbal Zenmuse X5) mientras un segundo operador —el de cámara— controla el gimbal y tira del foco con este equipo, sentado junto al piloto o en tierra. No es una metáfora: el manual del DJI Focus Remote Controller (2015) explica cómo conectarlo por CAN Bus al mando del Inspire 1 para gobernar el enfoque y el diafragma del Zenmuse X5 en pleno vuelo, y las notas de la versión más reciente del Focus Pro (2024) confirman que su unidad de mano muestra el estado de conexión al enlazarla con un Ronin 4D o un Inspire 3. Master Wheels y Force Pro, además, incluyen un modo de montaje llamado literalmente "Aerial" entre sus perfiles (junto a Handheld, Car Mount y Tripod) — el mismo dúo piloto + operador de cámara que describe caso-audiovisual para la gama alta de cine con dron ("dual operador").

Licencias: lo que el Inspire 2 (y el Inspire 3) no graban de serie

🔑 El CineCore 2.0 integrado en el Inspire 2 es un procesador de vídeo de alto rendimiento con su propio sistema de almacenamiento rápido, capaz de grabar en CinemaDNG (RAW) y Apple ProRes sin pérdida. Pero esa capacidad no viene activada de fábrica: la guía oficial de compra y activación es explícita en que, para grabar en estos dos formatos, hay que comprar y activar una licencia. Por cómo la propia guía usa "la licencia de CinemaDNG, como ejemplo" al explicar el proceso de compra, todo apunta a que son licencias independientes — al menos una para CinemaDNG y otra para ProRes, cada una activable por separado.

El mismo candado sigue en el Inspire 3 (2025, el dron de gama alta de caso-audiovisual): su manual de usuario trae la misma nota a pie de página junto a la ficha de la Zenmuse X9-8K Air — "CinemaDNG and ProRes RAW formats will be available when the appropriate license is purchased and applied". No es una rareza de un dron descatalogado: es cómo DJI sigue vendiendo su gama de cine casi una década después.

Cómo se compra y se activa (Inspire 2):

1. Comprar — entrar en la tienda oficial (store.dji.com), elegir la licencia deseada y teclear el número de serie (S/N) del Inspire 2: la compra queda vinculada a esa aeronave concreta.
2. Activar — con la aeronave en modo de aterrizaje y la batería de vuelo inteligente encendida, conectarla al ordenador por USB, abrir DJI Assistant 2, iniciar sesión con la cuenta DJI, pulsar el botón de licencia del Inspire 2, elegir el servicio deseado e introducir el código de verificación.

📌 La guía oficial no publica el precio en ningún punto — ni en la página de compra ni en ninguna tabla del documento. Cualquier cifra en euros que circule por foros o comparativas de terceros no sale de esta fuente. Lo que sí deja claro el propio proceso (ligado al número de serie de una aeronave concreta) es que es un desbloqueo por dron, no una suscripción de cuenta ni algo que se herede al cambiar de aeronave.

Es un coste que no aparece en la ficha de producto del dron ni en la caja — se descubre leyendo el manual, normalmente después de comprar el equipo. Presupuestar un rodaje que va a entregar máster en RAW o ProRes (ver caso-audiovisual) sin contar esta licencia deja al operador grabando en el formato estándar de serie, no en el que pidió el cliente.

Ópticas DL: monturas, objetivos y por qué corregir la distorsión no es cosmético

El Inspire 3 monta la Zenmuse X9-8K Air sobre la montura DJI DL (58 mm de diámetro), compartida con las Zenmuse X7 y X9 de generaciones anteriores. La gama DL/DL-S son objetivos fijos (prime) profesionales, con carcasa de fibra de carbono para no penalizar el peso del gimbal:

Los 18-75 mm forman, literalmente, "el grupo de fotograma completo, de gran angular a teleobjetivo"; el 16 mm ND es el único pensado para Super 35, con un filtro ND4 ya integrado en el propio objetivo. Solo la Zenmuse X7 recibe el factor de recorte (1.5×); en la X9/X9-8K Air los DL trabajan a distancia focal nominal. El 18 mm y el 75 mm son la excepción a casi todo: no son compatibles con la Zenmuse X7 y llevan rosca de filtro de 55 mm en vez de los 46 mm del resto — y el 75 mm en la X9-8K Air necesita dos contrapesos atornillados (eje de inclinación + eje de guiñada) para reequilibrar el centro de gravedad del gimbal, que hay que retirar para cambiar de objetivo.

DJI vende filtros ND propios (ND8/16/32/64/128, ~9 g, 46 mm) y un protector de objetivo; para el 18 mm/75 mm (55 mm) remite a filtros de terceros con un límite claro — grosor máx. 4.4 mm y 35 g de peso total incluido el parasol — porque el gimbal se desequilibra si el conjunto se pasa de peso.

Por qué la corrección de distorsión no es cosmética

Todo objetivo gran angular (el 16 mm y el 18 mm sobre todo) introduce distorsión geométrica — el clásico efecto "barril" en las líneas rectas cerca del borde del encuadre. Para un plano narrativo es un defecto que se corrige (o se explota) en el grading; para fotogrametría o para VFX con seguimiento de cámara (match-move), no es opcional: ambos procesos asumen que la geometría de la imagen se corresponde con la geometría real de la escena, y una distorsión sin corregir mete un error sistemático que ni el software de tracking ni el de reconstrucción 3D puede distinguir de un movimiento de cámara real.

DJI publica una guía de corrección específica para el Inspire 3 (objetivos DL, vídeo ProRes RAW/CinemaDNG) con factores de partida por software — de partida, porque el propio documento avisa de que casi siempre hace falta un ajuste fino después:

Mismo patrón que la licencia de grabación: la corrección manual de DaVinci (el nodo) solo está en la versión Studio de pago, y en Final Cut Pro hace falta comprar el plugin de un tercero — la propia guía de DJI incluye la captura de la tienda de Brooklyn Effects, con el plugin listado a 9,95 $ (rebajado de 29,95 $ en esa captura; precio de un tercero en un momento dado, no una cifra de DJI ni necesariamente vigente hoy). Corregir bien la geometría de un rodaje con objetivos DL tiene un coste de software que no está en el precio del dron.

Almacenamiento CINESSD: por qué un SSD propietario y qué hace falta para volcarlo

El Inspire 2 no graba CinemaDNG/ProRes en tarjetas SD estándar: usa el DJI CINESSD, un SSD propietario en tres capacidades — 120, 240 y 480 GB — integrado en el sistema de almacenamiento de alta velocidad del CineCore 2.0. La razón técnica no la disimula el propio manual: la tarjeta de 120 GB no soporta CinemaDNG a 5.2K 30 fps ni a 4K 60 fps — los modos de mayor tasa de datos quedan reservados a las tarjetas de más capacidad, indicio de que capacidad y ancho de banda de escritura sostenido van ligados en este soporte. ⚠️ La extracción de las fuentes no conserva ninguna cifra de MB/s de lectura/escritura (las tablas del PDF llegaron mal partidas por el multilenguaje) — solo este límite de fotogramas/resolución por capacidad, que es la evidencia indirecta de que existe un suelo de velocidad de escritura.

Volcar el CINESSD exige sacarlo de la aeronave (apagar, quitar baterías, extraer la tarjeta) e insertarlo en una Estación DJI CINESSD, que se conecta al ordenador por cable y solo hace de lector — no borra ni formatea: para liberar espacio hay que reinsertar la tarjeta en la aeronave y formatear desde la app DJI GO 4. No hace falta software adicional para exportar (el sistema operativo monta la unidad), aunque DJI ofrece software propio opcional: DJI Camera Exporter en Windows y DJI CineLight en Mac.

Hay dos versiones de la estación:

• Básica (USB 3.0) — 90×71.5×27.5 mm, 246 g. Funciona en un puerto USB 2.0, pero puede necesitar alimentación externa; para garantizar velocidad USB 3.0 real hay que revisar que el cable esté bien conectado y que el modo USB 3.0 esté activo.
• Con Thunderbolt 3 — 130×86.5×30.1 mm, 380 g (134 g más que la básica: el peso extra del controlador Thunderbolt). Pensada para volcar más rápido en ordenadores con puerto Thunderbolt 3 real — el documento exige una configuración mínima del equipo, pero el número de versión concreto no sobrevivió a la extracción del PDF (tabla multilenguaje mal partida, igual que las velocidades de arriba).

📌 El CINESSD del Inspire 2 no es la primera apuesta de DJI por almacenamiento propietario de cine: el Zenmuse X5R (gimbal de la era Inspire 1) ya grababa en un SSD X5R de 512 GB fijo (84.5×38×6.5 mm, 33 g, hasta 70 °C de temperatura de funcionamiento — más tolerante que su propio lector, que topa en 40 °C), volcado con su X5R Reader dedicado (73.6×56×15 mm, 70 g) por USB 3.0. Dos generaciones, el mismo problema: una SD de consumo no sostiene la escritura que exige RAW sin pérdida a resolución de cine.

Control de foco: Focus (2015) → Focus Pro (2024)

El Focus es el follow focus inalámbrico original de DJI (2015): un mando de mano y un motor que gira el objetivo. El Focus Pro (2024) lo rehace como sistema modular — hasta 3 motores en serie (foco, iris, zoom), una empuñadura con pantalla táctil, una unidad de mano opcional y, la pieza más singular de toda la ficha, un módulo LiDAR de enfoque automático que en 2015 no existía.

📌 El peso total del Focus (2015) no está en el manual (solo publica las dimensiones del motor); el Focus Pro sí lo desglosa por pieza porque cada componente (motor, empuñadura, unidad de mano, LiDAR) tiene su propia hoja de datos de producto independiente.

Focus (2015) — sistema de enfoque inalámbrico (mando + motor). Motor de bajo ruido: 25 dB a 96 rpm, 0.35 N·m / 192 rpm máximos; corriente libre 80 mA / de parada 2 A (a 12 V). El mando integra pantalla OLED, 4 botones de posición rápida (A/B/C/D) y un dial de rigidez de la rueda de enfoque; batería de 1700 mAh (hasta 14 h). La variante DJI Focus Remote Controller (para Zenmuse X5) se monta en el mando del Inspire 1 mediante una montura con brazo deslizante y correa de equilibrado, y se conecta por CAN Bus para controlar el foco y el diafragma del gimbal en vuelo.

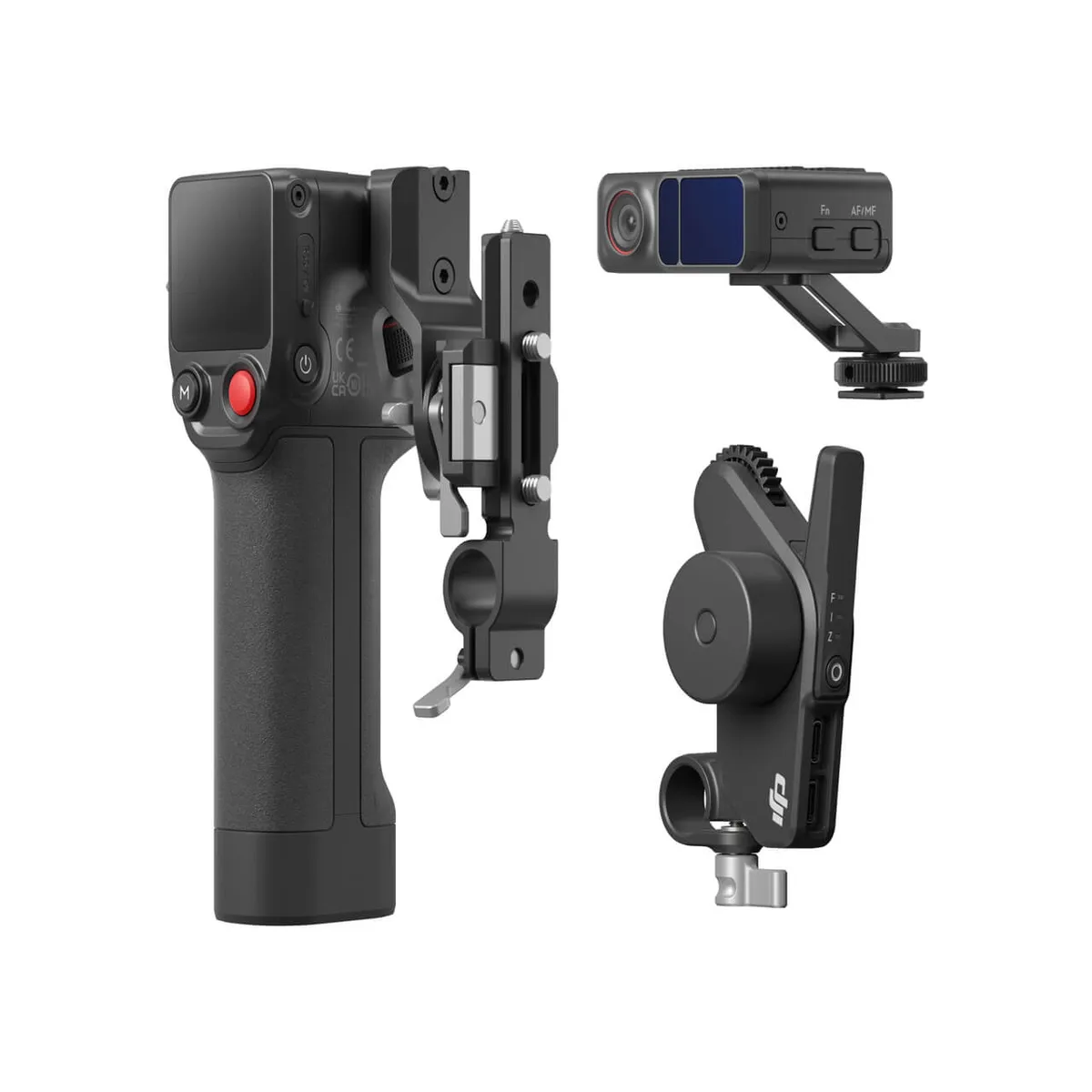

Focus Pro (2024) — el follow-focus se vuelve modular: hasta 3 motores DF03-002 en serie (foco, iris, zoom, identificados con pegatinas F/I/Z), una empuñadura DF03-003 (~482 g, pantalla táctil de 1.8", 4 puertos USB-C, Bluetooth <8 dBm) y una unidad de mano opcional DF03-004 (~555 g sin batería, usa una NP-F550 externa). La pieza distintiva es el módulo LiDAR (~140 g, 68×25×57 mm, se monta en la zapata o en rosca de 1/4"): reconoce hasta 5 sujetos a la vez (persona/vehículo), enfoca de 0.5 a 10 m en modo gran angular (hasta 0.5-20 m con el zoom digital ampliado) y solo admite ActiveTrack combinado con un DJI RS 4 Pro o RS 3 Pro. La unidad de mano muestra el estado de conexión al enlazar con un Ronin 4D o un Inspire 3 — la prueba, en el propio manual, de que este equipo de cámara se sienta junto al piloto de un dron real.

Control de gimbal: Master Wheels, Force Pro y Ronin Thumb Controller

Los tres mandos con los que un operador de gimbal —no el piloto— gobierna a distancia los tres ejes (pan/tilt/roll) de un estabilizador Ronin: desde el volante triple de estudio (Master Wheels) al joystick de una sola mano (Force Pro) o al thumbstick compacto que solo mueve el pan (Ronin Thumb Controller).

📌 Ninguno de los tres manuales publica un peso del conjunto ni una cifra de latencia (celda vacía = el manual no lo da, nunca estimado); compárese con los enlaces de vídeo de transmision-ocusync, que sí la desglosan generación a generación.

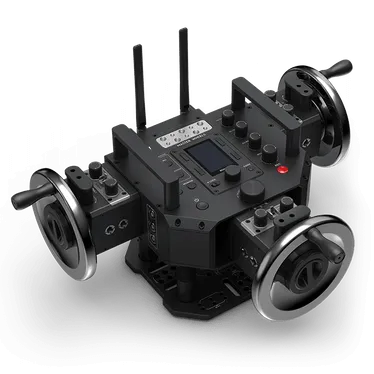

Master Wheels — el "volante" de plató: 3 módulos de rueda + control (uno por eje) que pueden separarse de la base y seguir operando por cable, más un módulo de radio desmontable para mejorar la señal en zonas con interferencia. Rosca 1/4"-20 y 3/8"-16 para monitores/transmisores + montura Mitchell para trípode o vehículo; DC IN 12-27 V, DC OUT 14.4 V / máx. 8 A. La función Motion Control graba un movimiento y lo repite. "Aerial" es uno de sus modos de montaje de fábrica.

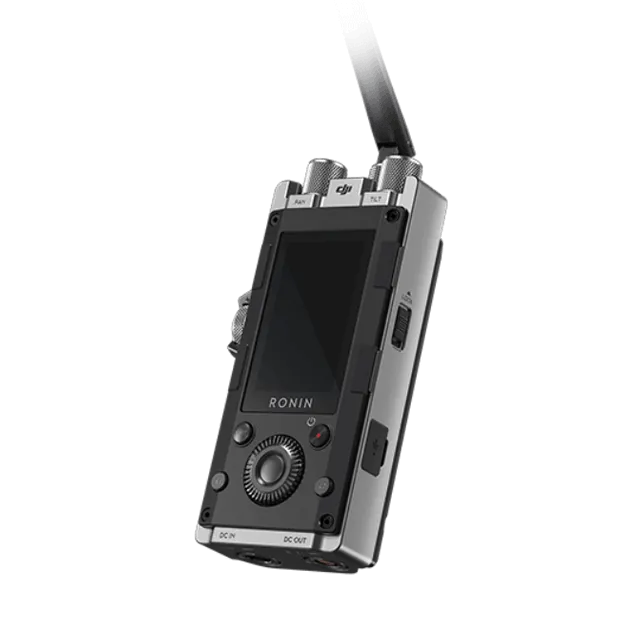

Force Pro — la versión de una sola mano: 3 diales de velocidad (pan/tilt/roll, a 65 para ratio 1:1 con el gimbal), pantalla y botones dedicados, modos Follow/Free/FPV/Recenter y modo de montaje "Aerial". Se monta en trípode o a mano con adaptador; DC IN 9-26 V, DC OUT 5 V para alimentar otros dispositivos. Compatible con Ronin 2 y Ronin-S de fábrica; sumó el Ronin 4D por firmware en 2021.

Ronin Thumb Controller — el más antiguo y sencillo de los tres: un thumbstick que solo mueve el eje de pan, con SmoothTrack en 3 velocidades (Fast/Normal/Slow) y 3 modos (ST Off/On/Auto Center). Pantalla OLED blanca de 0.96" (128×64 puntos), montura de 25 o 30 mm de diámetro, temperatura de funcionamiento -20 a 50 °C. Es equipo de la generación Ronin/Ronin-M (2015-2017), anterior al Ronin 2.

Rodaje a dos manos: Multilink y el volante de foco

A los dos bloques de control de arriba (foco y gimbal) les falta una pieza: cómo se conectan esos mandos entre sí cuando los lleva gente distinta. Dos piezas resuelven esto.

Multilink es la malla inalámbrica que empareja hasta un mando maestro + 3 mandos esclavos (2.4/5.8 GHz, 150 m / 100 m de alcance respectivamente; EIRP 2.4 GHz FCC<25 dBm/CE<20 dBm, 5.8 GHz FCC<29 dBm/CE<14 dBm), con un puerto CAN al que se conecta el DJI Focus, el módulo GPS del mando del Inspire 2 o una antena parche. El emparejamiento se hace desde la app DJI GO 4: el mando que se suma a la red elige una de las tres plazas de esclavo libres e introduce la contraseña de acceso del maestro; el indicador pasa de morado fijo (conectando) a verde fijo (emparejado). El retardo crece con la posición en la cadena — de 2.5-3.7 ms hasta el esclavo 1 a 7.5-11.1 ms hasta el esclavo 3 — nada perceptible para tirar foco o mover un gimbal, pero el dato está publicado en el manual.

El soporte DJI Focus Handwheel-Remote Controller (2017, 143.56 g) es la pieza física: atornilla el volante de foco (Handwheel) directamente al mando de radio mediante una barra deslizante ajustable y una montura de roseta, con una llave Allen de 1.5 mm. El manual lo describe para que una sola persona vuele y tire de foco a la vez con el mismo mando — pero nada en el documento limita ese mando a ser el maestro: montado en un mando esclavo enlazado por Multilink, es exactamente la pieza que pone el volante de foco en las manos de un segundo operador, sentado aparte del piloto.

Esto es el "dual operador" que menciona caso-audiovisual para la gama alta de cine con dron: un piloto que vuela con el mando maestro y un operador de cámara/foco con un mando esclavo (Master Wheels, Force Pro o el Focus con este soporte). El reparto de tareas entre las dos personas tiene una lectura normativa — quién sigue siendo responsable de la aeronave cuando la cámara la lleva otra persona — que se explica en caso-audiovisual.

Flujo de postproducción: de CinemaDNG a la sala de montaje

DJI resume el flujo RAW en una frase: el CinemaDNG guarda el dato de sensor de cada fotograma sin recortar nada, permite previsualizar el grading en D-Log durante el propio vuelo (por la transmisión de vídeo HD) y, terminado el rodaje, se decodifica y se revela con una curva Gamma/Log — para encajarlo con material de otros formatos y otros equipos se aplica después un flujo DI (intermedio digital) estándar de la industria.

DJI publica el ajuste concreto para decodificar CinemaDNG en DaVinci Resolve (el único NLE para el que da pasos completos):

1. Importar los archivos CinemaDNG (pestaña Media → Media Storage → carpeta de origen); los ficheros numerados secuencialmente se identifican y combinan solos en un único clip.
2. En la pestaña Color, seleccionar el clip y elegir Camera Raw → Decode Using: Clip · Color Space: P3 D60 · Gamma: Linear · Exposure: 1.4.
3. Añadir un nodo Color Space Transform (menú Effects) con Input Color Space: P3 D60 · Input Gamma: Linear · Output Color Space: DJI D-Gamut · Output Gamma: DJI D-Log · Tone Mapping Method: None (resto de valores por defecto).

DJI recomienda seguir editando en espacio D-Log mientras el plano tenga rango dinámico/gama de color amplios, y ajustar el tono después con curvas y ruedas de color — el mismo punto de partida (D-Log → Rec.709 con LUT → grading) que ya describe caso-audiovisual para el flujo genérico de toda la gama DJI; esto es el paso previo específico de CineCore, antes de llegar a ese punto común.

Piezas menores

• Thumbwheel (RTW-1) — 136 g, batería LiPo integrada (3.7 V) para 18 h, montura de 25 o 30 mm, temperatura de funcionamiento -20 a 55 °C. Gira el foco, el iris o el zoom del motor DJI Focus y también puede disparar el obturador de cámaras RED conectando un DJI Remote Start/Stop; se monta en un estabilizador de la serie Ronin. El "hermano pequeño" de una sola rueda, de la misma era que el Thumb Controller.
• DJI Pro Wireless Receiver — el puente físico entre Force Pro/Master Wheels y el gimbal: 210×38×19 mm, conmuta entre 2.4 y 5.8 GHz, hasta 3 km de alcance en condiciones ideales, tensión de entrada 5-15 V. Salida S-Bus o CAN Bus según el gimbal (CAN para Ronin 2/Ronin-S, S-Bus para terceros). Potencia (PIRE) tope: <30 dBm FCC / <20 dBm CE en 2.4 GHz.
• Montura del mando Focus (Remote Controller Focus Mount) — enlaza el mando del Focus (2015) al mando del Inspire 1/Ronin mediante un brazo deslizante ajustable a mano derecha o izquierda y una correa de equilibrado con varios puntos de anclaje según el peso del conjunto. Sin esta pieza, el operador no puede sujetar los dos mandos (vuelo + foco) a la vez.
• DJI LiDAR Range Finder (RS) + centro de cables — el módulo LiDAR predecesor del que trae integrado el Focus Pro: pensado para el motor DJI RS (2022) sobre un RS 3 Pro/RS 4 Pro, no para el Focus Pro. Su lista de compatibilidad de objetivos es puro dato curioso: decenas de ópticas de cine manuales de DZOFILM, SIRUI, Meike, 7Artisans, VILTROX, LAOWA, NiSi, Mitakon Zhongyi y Blazar, que el sistema es capaz de enfocar automáticamente con un simple perfil de distancia focal.
