El LiDAR no fotografía: mide. El sensor dispara un pulso láser, cronometra cuánto tarda en volver tras rebotar (tiempo de vuelo) y calcula la distancia con precisión centimétrica. A diferencia de una cámara fotogramétrica —que solo capta la primera superficie que refleja la luz—, una parte de cada pulso se cuela por los huecos del follaje y llega al suelo: el LiDAR ve el terreno bajo el árbol. Es el sensor de referencia en corredores (líneas eléctricas, ferrocarril), inventario forestal y arqueología, y complementa —no sustituye— a la fotogrametría (ver caso-cartografia) cuando hay vegetación de por medio.
| Concepto | Qué es | Por qué importa |
|---|---|---|
| Retorno (echo) | Cada pulso puede rebotar en varias superficies a distinta altura y generar varios ecos: primer retorno (lo más alto que toca, p. ej. la copa), último retorno (normalmente el suelo) y modos multi-retorno intermedios (hasta 5 en el DJI Zenmuse L2) | Con un solo disparo se obtienen varias "rebanadas" de información —copa, sotobosque, suelo— en la misma pasada |
| Densidad de puntos (pts/m²) | Impactos láser registrados por metro cuadrado de superficie | Define el detalle del modelo: 1-2 pts/m² para cartografía regional, 15-25 pts/m² para líneas eléctricas o inventario forestal fino |
| Precisión | Error típico del punto ya georreferenciado, en horizontal y vertical | Ejemplo real (DJI Zenmuse L2, con RTK): 5 cm horizontal / 4 cm vertical a 150 m de altura de vuelo |
| Penetración del dosel | Que parte de los pulsos —y de sus retornos— atraviesen huecos del follaje y lleguen al suelo | Ventaja clave sobre la fotogrametría: la cámara nunca ve más allá de la copa; el láser, con densidad y retornos suficientes, sí llega al terreno |
| MDT vs MDS | MDT (modelo digital del terreno): solo el suelo desnudo, filtrando vegetación y construcciones. MDS (modelo digital de superficie): la primera superficie que toca cada pulso, copas y tejados incluidos | El MDT es el que sirve para curvas de nivel, hidrología o "ver" bajo el bosque; exige clasificar y limpiar la nube de puntos |
| Nube de puntos | El resultado bruto: millones de puntos XYZ (+ intensidad, a veces color RGB) sin clasificar | Se clasifica por clases (suelo/vegetación/edificio) y de ahí salen el MDT, el MDS y el CHM (modelo de altura de copa) |
Cómo funciona: pulso, retorno y nube de puntos
El sensor emite pulsos láser a alta frecuencia mientras el dron vuela una traza planificada; combinando el tiempo de vuelo de cada pulso con la posición y orientación del sensor (GNSS/RTK + IMU) obtiene la coordenada XYZ de cada impacto. El DJI Zenmuse L2 —el payload de referencia en Matrice 350/400, ver payloads-gimbals— alcanza 240.000 pts/s en modo de un solo retorno y hasta 1.200.000 pts/s en modo multi-retorno (hasta 5 retornos por pulso), con alcance de 450 m en condiciones de poca luz (reflectividad 50 %) y 250 m con luz ambiente fuerte (reflectividad 10 %, 100 klx). El láser es Clase 1 (IEC 60825-1:2014), seguro para la vista en condiciones normales de operación. Al ser un sensor activo (emite su propia luz, no depende del sol), funciona igual de noche que de día — algo que ninguna cámara RGB o multiespectral puede hacer.
Densidad de puntos y precisión
La densidad de puntos necesaria depende del uso: cartografía regional se conforma con 1-2 pts/m², un MDT de carretera con 4-8 pts/m², topografía urbana/catastral con 8-15 pts/m², e inventario forestal fino o líneas eléctricas piden 15-25 pts/m² o más. La precisión final no depende solo del sensor: la altura de vuelo, la calidad del posicionamiento (RTK/PPK, ver caso-cartografia) y la calibración del IMU pesan tanto como la especificación del láser. Como referencia de sensor concreto, el Zenmuse L2 declara 5 cm de precisión horizontal y 4 cm vertical a 150 m de altura bajo RTK — cifra de fabricante, en condiciones controladas.
Penetración del dosel: la gran ventaja frente a la fotogrametría
En vegetación densa, buena parte de la energía de cada pulso se refleja en la copa —ahí sale el primer retorno— pero una fracción se cuela por los huecos del follaje y sigue bajando; parte de esa fracción llega al suelo y genera el último retorno. Cuantos más pulsos y más retornos soporte el sensor, más puntos de suelo aparecen bajo un dosel cerrado, y más fiable es el MDT resultante. Es la razón por la que el LiDAR desnuda el terreno donde la cámara fotogramétrica solo puede fotografiar copas: en arqueología ha revelado estructuras enterradas bajo selva o monte cerrado (yacimientos maya bajo la vegetación de México, o el recinto amurallado de Castro Valente en Galicia, localizado con apoyo LiDAR bajo cobertura vegetal densa), y en forestal permite obtener altura de árbol, densidad de dosel y modelo de terreno en la misma pasada.
MDT, MDS y CHM
Clasificada la nube (suelo / vegetación / construcción), el MDT se genera con los retornos más bajos (el suelo) y el MDS con los más altos (primera superficie). Restando ambos raster se obtiene el CHM (modelo de altura de copa, canopy height model), el dato que usa el inventario forestal para estimar altura de árbol y biomasa sin pisar el monte. Ver también caso-forestal.
Los LiDAR de DJI: L1, L2 y L3 comparados
Comparativa de los tres LiDAR Zenmuse de DJI a partir de sus manuales de usuario oficiales en español. Los datos son literales de esos manuales — cifra de fabricante en condiciones de ensayo (ver la nota tras la tabla).
Zenmuse L1 — aeronave compatible: Matrice 300 RTK. El primero de la familia: 3 devoluciones máximas por
pulso y el alcance de detección más corto de los tres.

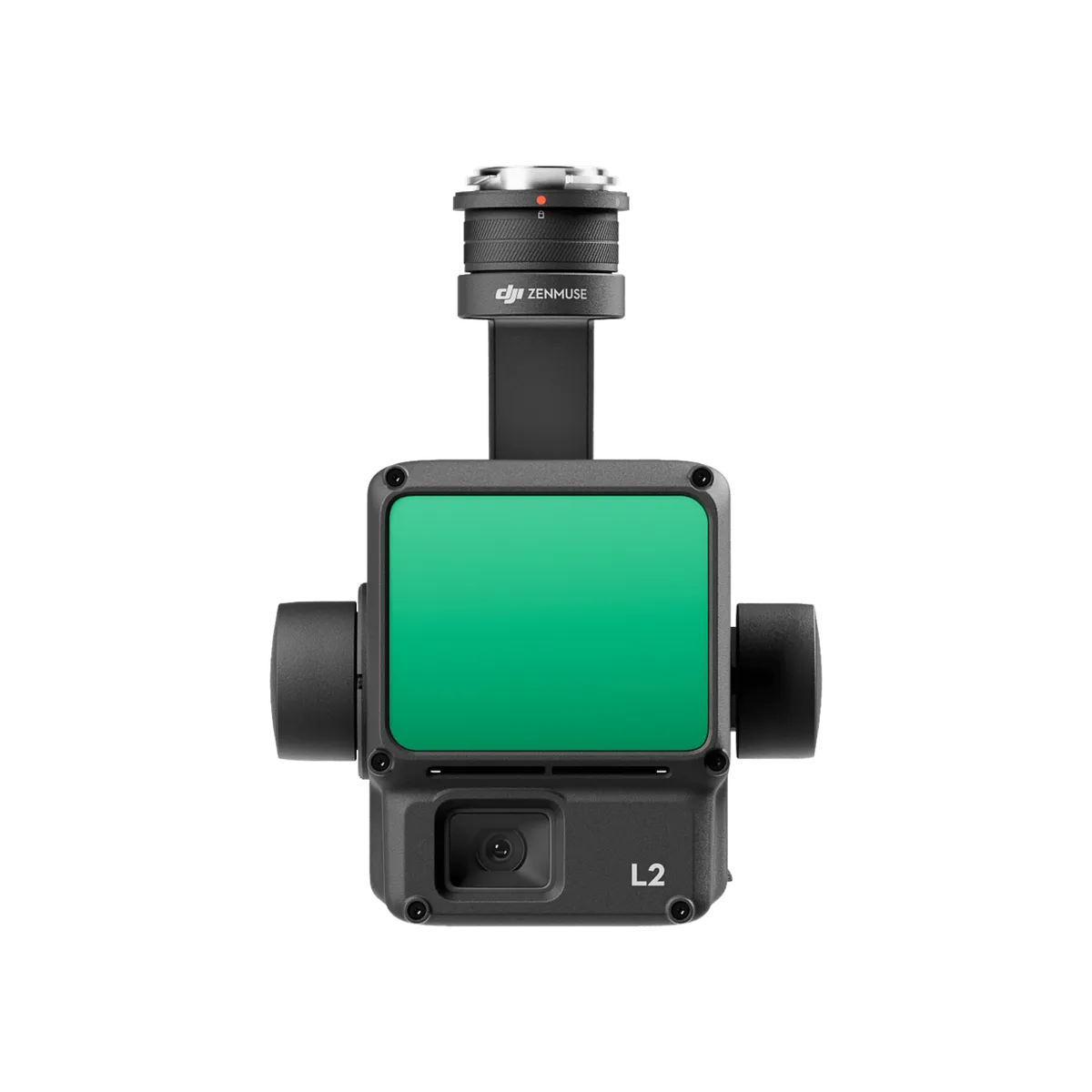

Zenmuse L2 — aeronaves compatibles: Matrice 350 RTK y Matrice 300 RTK (requiere DJI RC Plus). El payload
de referencia actual: hasta 5 retornos, 1.200.000 pts/s en modo multi-retorno y la mejor precisión de sistema
declarada de los tres (5 cm horizontal / 4 cm vertical a 150 m).
Zenmuse L3 — su manual de usuario no incluye una tabla de especificaciones completa: peso, grado IP,
aeronaves compatibles y cámara RGB no aparecen en el texto extraído, y el alcance/precisión se ilustran en
gráficas (pág. 6-8 del manual) sin cifras en el texto. Mismo patrón que otros manuales DJI de 2024-2025 que
remiten a la web oficial para las especificaciones — de ahí que varias celdas de la tabla queden vacías: no
es un hueco de extracción, es lo que el manual publica.
| Campo | Zenmuse L1 | Zenmuse L2 | Zenmuse L3 |
|---|---|---|---|
| Alcance de detección | 450 m a una reflectividad del 80 %, 0 klx 190 m a una reflectividad del 10 %, 100 klx |
450 m a una reflectividad del 50 %, 0 klx 250 m a una reflectividad del 10 %, 100 klx (objetivo plano > diámetro del haz, incidencia perpendicular, visibilidad atmosférica 23 km; alcance de detección máximo 500 m) |
900 m de alcance máximo por defecto (ampliable contactando con soporte técnico o distribuidor DJI) el desglose por reflectividad (10 %/50 %) va en una gráfica de la pág. 6, sin cifras en el texto extraído |
| Precisión del sistema | Horizontal: 10 cm a 50 m Vertical: 5 cm a 50 m (RMS 1σ; tras 5 min de calentamiento, Calibración de IMU activada, RTK FIX, altitud relativa 50 m, velocidad 10 m/s, inclinación del estabilizador −90°, tramos rectos <1000 m, posproceso en DJI Terra) |
Horizontal: 5 cm a 150 m Vertical: 4 cm a 150 m (RMS 1σ; L2 en Matrice 350 RTK, ruta de área DJI Pilot 2, Calibración de IMU activada, escaneo repetitivo, RTK FIX, altitud relativa 150 m, velocidad 15 m/s, inclinación −90°, tramos <1500 m, con «Optimizar precisión de nube de puntos» en DJI Terra) sin esa optimización activada: vertical 4 cm / horizontal 8 cm |
|
| Precisión del propio LiDAR | 3 cm a 100 m (RMS 1σ; 25 °C, objetivo con reflectividad 80 %, a 100 m de distancia) | 2 cm a 150 m (RMS 1σ; 25 °C, objetivo con reflectividad 80 %, a 150 m de distancia) | |
| Frecuencia de muestreo | Retorno único: máx. 240.000 pts/s Retorno múltiple: máx. 480.000 pts/s |
Retorno único: máx. 240.000 pts/s Retornos múltiples: máx. 1.200.000 pts/s (frecuencia de emisión del pulso láser: 240 kHz) |
El manual no da pts/s: da tasa de muestreo en kHz según altitud/distancia al objetivo — 100 kHz (<500 m alt. / <1500 m dist.) · 350 kHz (<300 m / <430 m) · 1000 kHz* (<100 m / <150 m) · 2000 kHz* (<50 m / <75 m) *requiere Seguimiento en tiempo real activado |
| Retornos | Máx. 3 devoluciones | Máx. 5 retornos: único (más rápido), doble, triple, cuádruple y quíntuple | No da una cifra máxima. Literal: «cuanto mayor sea el número de retornos, mayor será la densidad de la nube de puntos» |
| FOV | No repetitivo: 70.4° (horizontal) × 77.2° (vertical) Repetitivo: 70.4° (horizontal) × 4.5° (vertical) |
No repetitivo: 70° × 75° Repetitivo: 70° × 3° |
|
| IMU integrada | Frecuencia de actualización: 200 Hz Rango del acelerómetro: ±8 g · velocidad angular: ±2000 dps Precisión de guiñada (RMS 1σ): tiempo real 0.3° / posprocesamiento 0.15° Precisión de inclinación/rotación (RMS 1σ): tiempo real 0.05° / posprocesamiento 0.025° |
Frecuencia de actualización: 200 Hz Rango del acelerómetro: ±6 g · velocidad angular: ±300 dps No da precisión de cabeceo/alabeo/rumbo en grados; en su lugar publica precisión de posicionamiento con RTK FIX: horizontal 1 cm + 1 ppm / vertical 1.5 cm + 1 ppm |
Calibración de IMU activada por defecto; la aeronave la ejecuta automáticamente durante la ruta de vuelo. Sin cifras de frecuencia, rango ni precisión en el texto |
| Cámara RGB acompañante | Sensor de 1 pulgada · 20 MP Distancia focal 8.8/24 mm (equivalente) · f/2.8-f/11 |
Sensor CMOS 4/3 · 20 MP Objetivo: FOV 84° · equivalente 24 mm · f/2.8-f/11 · enfoque automático de 1 m a ∞ |
|
| Peso | 930 ± 10 g | 905±5 g | |
| Grado IP | IP54 | IP54 | |
| Aeronaves compatibles | Matrice 300 RTK | Matrice 350 RTK Matrice 300 RTK (requiere DJI RC Plus) |
📌 La precisión de esta tabla es cifra de fabricante, en condiciones de ensayo (laboratorio DJI, objetivos de reflectividad controlada, RTK en estado FIX, tramos de vuelo cortos y calibración de IMU activada) — no es una garantía de campo. El resultado real depende de la altura de vuelo, el GNSS/RTK disponible y la calibración del equipo concreto, y exige puntos de control y validación propios del levantamiento (ver caso-cartografia). El dato que se entrega y se firma en un trabajo profesional lo valida y firma el técnico competente (ver topografia-profesional), no la ficha técnica del sensor.
Usos profesionales
- Corredores (líneas eléctricas, ferrocarril, tuberías): distancia conductor-vegetación (gálibo) y detección de invasión de servidumbre — el LiDAR resuelve en una pasada lo que antes exigía comprobación a pie. Ver caso-infraestructuras-lineales.
- Forestal: inventario dasométrico (altura, densidad, biomasa), MDT bajo dosel para planificación y prevención de incendios. Ver caso-forestal.
- Arqueología: localización de estructuras bajo vegetación cerrada, sin desbrozar ni excavar a ciegas.
- Cartografía/topografía: alternativa o complemento a la fotogrametría cuando la vegetación impide ver el suelo, o cuando hace falta trabajar de noche. Ver caso-cartografia.
