La antena es la pieza más barata del enlace de vídeo y de radio, y la que más se nota. Tres decisiones: la polarización, la forma del haz (omnidireccional o direccional) y la diversidad.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
1. Polarización: LHCP o RHCP, pero las dos iguales
Las antenas de vídeo FPV suelen ser de polarización circular: a izquierdas (LHCP) o a derechas (RHCP). Toleran mejor que las lineales los giros del dron y los rebotes de la señal. La regla es una: la antena del dron y la de las gafas tienen que tener la misma polarización. Si no, pierdes gran parte de la señal.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Los fabricantes venden las dos: la RushFPV Cherry2 existe en «LHCP(PC)» y «RHCP(PC)»; la unidad Walksnail Avatar GT2 declara en su tabla «Antenna Polarization» LHCP. Mira la del sistema que compras y pide la misma para las gafas.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Las antenas de la radio (ExpressLRS en 2,4 GHz) son lineales: dipolos en forma de T, como la «65mm 2.4GHz T Antenna» de los receptores RadioMaster.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
2. Omnidireccional o direccional
| Tipo | Cómo emite | Dónde se usa |
|---|---|---|
| Omnidireccional (de seta, de piruleta o en T) | En todas direcciones | En el dron, siempre; en las gafas, para volar cerca y alrededor |
| Direccional (patch) | En un cono hacia delante | En las gafas, para volar lejos en una dirección |
| Moxon (radio) | Direccional, más alcance hacia delante | En la emisora, para largo alcance; el módulo Ranger la trae junto a la T |
Lo habitual en las gafas es combinar una omni y una patch con un receptor de diversidad.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
3. Diversidad: dos antenas mejor que una
- Diversidad de antenas: un receptor con dos antenas elige la mejor. RadioMaster lo anuncia en el RP3: «Antenna Diversity for improved signal stability and range».
- Diversidad real: dos radios completas, como el RP4TD («True Diversity»).
- En el vídeo digital: la DJI O4 Air Unit Pro lleva «2 antenas, 2T2R» (dos de emisión y dos de recepción); la O4 ligera, «1 antena, 1T1R».
Coloca las antenas del receptor en ángulo recto entre sí y lejos de la fibra de carbono, que bloquea la señal. Y, para el alcance, acuérdate de la zona de Fresnel: no basta con «ver» el dron, el espacio alrededor de la línea de vista tiene que estar despejado.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
4. La antena cuenta en la potencia legal
En España el vídeo de 5,8 GHz sin licencia está limitado a 25 mW p.i.r.e. (UN-115 del CNAF). La p.i.r.e. es la potencia radiada con la ganancia de la antena incluida: la Orden IET/1311/2013 la define tomando la ganancia de la antena «con relación a una antena isótropa». Una antena de más ganancia en el dron sube la potencia radiada aunque el VTX marque 25 mW. En el dron, antenas de poca ganancia; si quieres más alcance, gánalo en las gafas, que solo reciben.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Ojo con las antenas de bandas que no puedes usar: se venden antenas de 1,2 y 3,3 GHz para vídeo de largo alcance. La de 1,2 GHz solo sirve con licencia de radioaficionado; la de 3,3 GHz, ni con ella.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Fuentes
RushFPV, Cherry2: https://rushfpv.net/products/rushfpv-cherry2-antenna-y-type-5-8g-colorful-lhcp-rhcp-pc͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Walksnail, Avatar GT2: https://www.caddxfpv.com/products/walksnail-avatar-gt2-kit͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
DJI, especificaciones de la serie O4 Air Unit: https://www.dji.com/global/o4-air-unit/specs͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
RadioMaster, RP3, RP4TD y Ranger: https://radiomasterrc.com/products/rp3-expresslrs-2-4ghz-nano-receiver · https://radiomasterrc.com/products/rp4td-expresslrs-2-4ghz-diversity-receiver · https://radiomasterrc.com/products/ranger-2-4ghz-elrs-module͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Orden IET/1311/2013, anexo I (definición de p.i.r.e.): https://www.boe.es/buscar/act.php?id=BOE-A-2013-7624͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Orden TDF/732/2026 (CNAF), UN-115: https://www.boe.es/boe/dias/2026/07/17/pdfs/BOE-A-2026-15661.pdf͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
RushFPV Cherry2 Y-Type UFL (LHCP/RHCP): https://rushfpv.net/products/rushfpv-cherry2-antenna-y-type-5-8g-colorful-lhcp-rhcp-pc · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Walksnail (CADDXFPV) Avatar GT2: https://www.caddxfpv.com/products/walksnail-avatar-gt2-kit · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
DJI O4 Air Unit Pro: https://www.dji.com/global/o4-air-unit/specs · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
DJI O4 Air Unit: https://www.dji.com/global/o4-air-unit/specs · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
RadioMaster RP3 V2 ExpressLRS 2.4 GHz Diversity: https://radiomasterrc.com/products/rp3-expresslrs-2-4ghz-nano-receiver · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
RadioMaster RP4TD ExpressLRS 2.4 GHz True Diversity: https://radiomasterrc.com/products/rp4td-expresslrs-2-4ghz-diversity-receiver · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
RadioMaster Ranger 2.4GHz ELRS: https://radiomasterrc.com/products/ranger-2-4ghz-elrs-module · su ficha͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
Crédito de la imagen

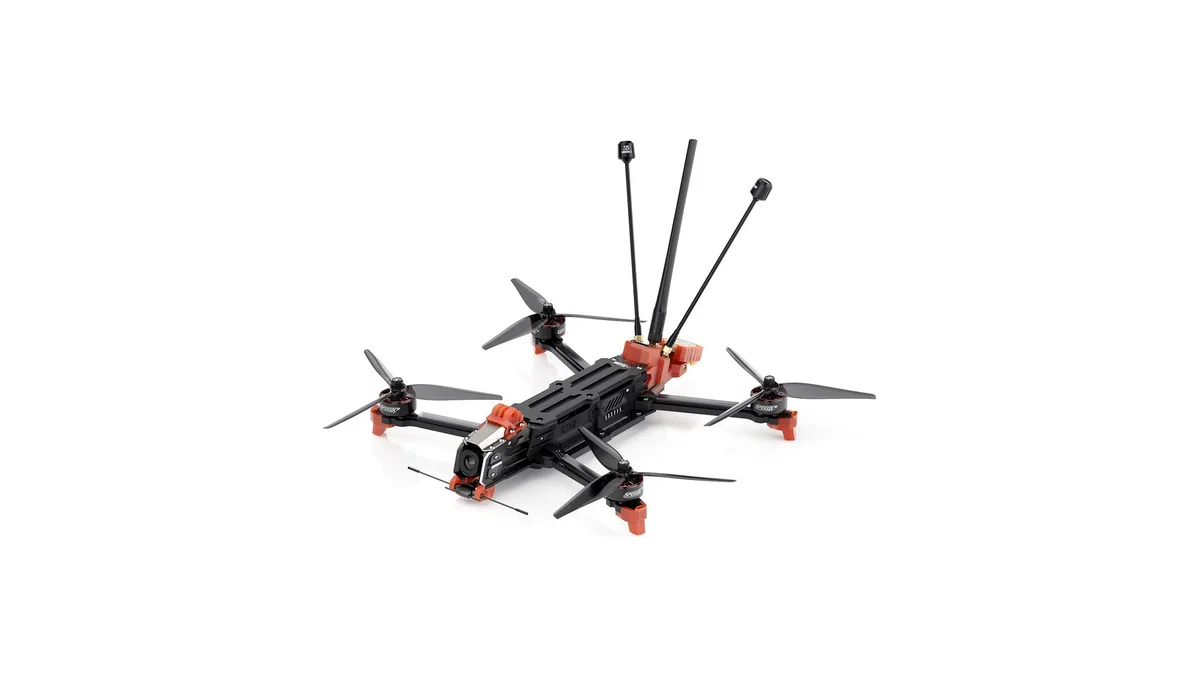

Portada — imagen de producto de su fabricante; la de su ficha en la wiki.͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏͏
